外からの来襲に備えた軍事施設の研究─それらの遺構を探る 調査成果 そのⅢ－３

欧米ロからの圧力に対する防衛　幕末編　海外からの脅威　第3波

神戸市・西宮市編

神戸市　

舞子台場

舞子台場は現在の海岸護岸の石垣が築造当時のままのものであり、台場の石垣も良好な状態を保っている。東西７０m、幅６～１０ｍで石垣が巡っている。

上層部には全面に砲門１５ヵ所や背面には出入り口となるアーチ状の門が５～７あったようで、築造当時の高さは海岸から約10ｍあったと推測される。

舞子台場位置図（国土地理院）

舞子台場全景　　　　　　　　　　　　　　　　　　　　（兵庫県教育委員会　2013『兵庫県の台場・砲台』）

舞子台場東端背面石垣　　　　　　　　　　　　　（兵庫県教育委員会　2013『兵庫県の台場・砲台』）

舞子台場平面図　　　　　　　　　　　　　　　　　　　　神戸市教育委員会　2006　『』舞子砲台跡第1～4次　発掘調査報告書

舞子台場　　　　　　　　　　　　　　　　　　　　　　　　「神戸市立中央図書館蔵　『明治初期神戸付近写真帖』」

和田岬砲台

和田岬砲台は勝安房の命により佐藤与之助が設計し、地元の嘉納次郞作が請け負って造られた。1863年に着工し1864年に完成している。周囲の星形の土塁が完成するのは、1866年であった。石堡塔の規模は、裾部分で直径約15ｍ、高さ11.5ｍを図る。後世の改変により石堡塔のみ現存する。

和田岬砲台位置図　（国土地理院）

和田岬砲台（国指定史跡）　　　　　　　　　　　　（兵庫県教育委員会　2013『兵庫県の台場・砲台』）

1900年頃の和田岬砲台　　　　　　　　　　　　　（福原潜次郎1977『神戸古今の姿』歴史図書社）

和田岬　1881年作成地図　　　　　　　　　　　（清水靖夫編 1995 『明治前期・昭和前期神戸都市地図』柏書房）

（和田岬）石堡塔外郭砲砲台墩図　　　　　　　　　　　　　　　　　　　勝安房著『陸軍歴史』浄書稿本（国立国会図書館蔵）

和田岬　1962年空撮　（国土地理院）

湊川崎台場

湊川崎台場は、旧湊川の河口付近の右岸に築かれた。石堡塔を中心に外郭部分が造られたが、和田岬砲台の様な星型ではなく円形であった。入口は1ヵ所で、門と石堡塔の間に目隠しの横塘を置く。砲台は1864年に完成しているが後に屋根等の改変が加えられている。

湊川崎砲台位置図　（国土地理院）

湊川崎砲台　（神戸市立博物館蔵）　　　　　　　　　　　　　（兵庫県教育委員会　2013『兵庫県の台場・砲台』）

旧湊川河口付近　1881年作成地図　　　　　　　　　　　（清水靖夫編 1995 『明治前期・昭和前期神戸都市地図』柏書房）　

1873年実測　湊川崎石堡塔平面図　　　　　　　　　　　　　（『築城史料　全』1910年発行　1976年日本城郭協会復刻）

1873年実測　湊川崎石堡塔立面図　　　　　　　　　　　　　（『築城史料　全』1910年発行　1976年日本城郭協会復刻）

西宮砲台　1863年着工、1866年完成

西宮砲台は直径約16mの石堡塔の周囲を直径約77ｍの外郭が取り囲む。

北に木製扉を持つ出入り口がもうけられた。外郭の北側にも横塘一対を備える幅3間の出入り口が開いていた。外郭無い出入口正面には障壁状の短い土手が築かれていた。

1884年測量の地図にはその位置の記載があり、1948年の航空写真では、石堡塔と其れを取り囲む外郭が明確に撮されている。

西宮砲台位置図　（国土地理院）

西宮砲台平面図と写真撮影位置図　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　西宮市立郷土資料館編集　2022　『御台場築造   西宮・今津の砲台』西宮市立郷土資料館

写真①　西宮砲台全景

写真②　土塁と砲台　

写真③　砲台全景

写真④　外郭石材

史跡西宮砲台　石碑

1884年測量　西宮砲台・今津砲台位置図　　　　　　　　　　　　（清水靖夫編 1995 『明治前期・昭和前期神戸都市地図』柏書房）

西宮砲台建造見込図　（水野家資料　大日本維新史料稿本）

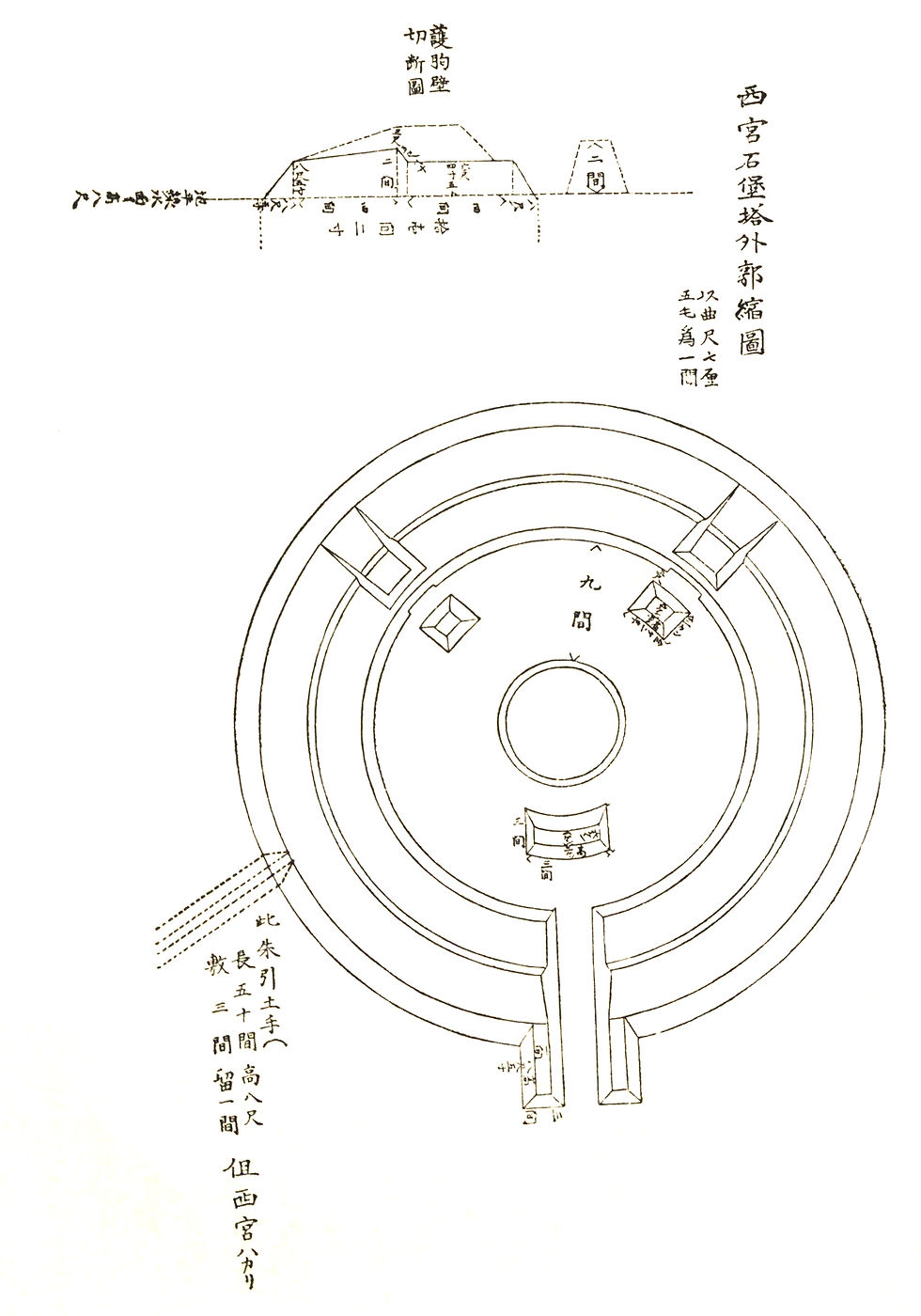

西宮石堡塔外郭並びに砲台平面図　　　　　　　　　　　　　　　　　　　勝安房著『陸軍歴史』浄書稿本（国立国会図書館蔵）

西宮砲台並びに今津砲台周辺航空写真　1948年撮影　　　　　（国土地理院）

今津砲台

今津砲台は早くに消滅しているため、資料的な制約が多い。中央に石堡塔を備え、周囲に円形外郭を配する構造は湊川崎・西宮台場と同じだが、1874年の実測図からみて一回り小ぶりであったと考えられる。

なお、1884年測量の地図には、西宮砲台と同じ円でその位置が示されておいる。

今津砲台石碑位置図　（国土地理院）

今津砲台石碑

今津砲台建造見込図　（水野家資料　大日本維新史料稿本）

1874年実測　今津石堡塔平面図　　　　　　　　　　　　　　（『築城史料　全』1910年発行　1976年日本城郭協会復刻）

今津村古地図石堡塔図　　　　　　　　　　　　　　　　　　　　　　　西宮市立郷土資料館編集　2022　『御台場築造   西宮・今津の砲台』西宮市立郷土資料館

今津砲台位置図　1884年測量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（清水靖夫編 1995 『明治前期・昭和前期神戸都市地図』柏書房）
